فن کویل چیست؟ همه چیز درباره دستگاه تهویه مطبوع فن کویل
نویسنده:
مهندس رسولی
بروزرسانی ۱۴۰۴/۲/۱۰
بازدید 25
❇️ عنوان :فن کویل چیست؟ همه چیز درباره دستگاه تهویه مطبوع فن کویل
❇️ مقدمه :
در جستجوی راهکارهای کارآمد و انعطاف‌پذیر برای تهویه مطبوع فضاهای مختلف، نام فن کویل (Fan Coil Unit - FCU) بارها شنیده می‌شود. این دستگاههای چندمنظوره با قابلیت سرمایش و گرمایش مستقل برای هر فضا، به یکی از محبوب‌ترین گزینه‌ها در سیستم‌های تهویه مطبوع تبدیل شده‌اند. اما دستگاه فن کویل چیست؟ شرکت تهویه آذرباد در این مقاله جامع، به بررسی دقیق این دستگاه پرکاربرد، نحوه عملکرد، انواع، مزایا و نکات مهم در انتخاب و خرید آن می‌پردازد. با ما همراه باشید تا دریابید که چرا فن کویل‌های تهویه آذرباد انتخابی هوشمندانه برای پروژههای تهویه مطبوع شما هستند.
❇️ متن :
دستگاه فن کویل (FCU) چیست؟
فن کویل یک واحد ترمینال در سیستم‌های تهویه مطبوع آبی است که وظیفه ایجاد سرمایش یا گرمایش در یک فضای مشخص را بر عهده دارد. این دستگاه از یک یا چند ردیف کویل (لوله) تشکیل شده است که آب سرد یا گرم از چیلر یا بویلر مرکزی در آن‌ها جریان دارد. یک فن (بادبزن) نیز در داخل دستگاه تعبیه شده است که با عبور دادن هوا از روی این کویلها، هوای خنک یا گرم را به داخل فضا منتقل می‌کند. به عبارت دیگر، فن کویل یک مبدل حرارتی کوچک است که با گردش اجباری هوا، تبادل حرارت بین آب و هوا را تسریع می‌بخشد.
اجزای اصلی دستگاه فن کویل:
یک دستگاه فن کویل معمولاً از اجزای زیر تشکیل شده است:

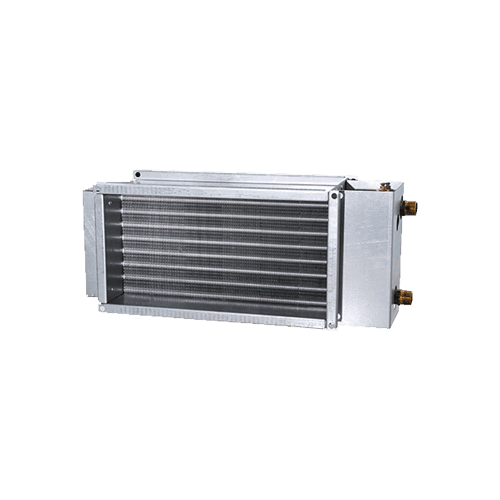

- کویل (Coil): مجموعه‌ای از لوله‌های مسی یا آلومینیومی که آب سرد یا گرم از طریق آن‌ها جریان می‌یابد و تبادل حرارت با هوا انجام می‌شود. فن کویل‌های تهویه آذرباد با بهره‌گیری از کویل‌های با راندمان بالا، انتقال حرارت بهینه را تضمین می‌کنند.
- فن (Fan): یک یا چند فن که هوا را از محیط گرفته و با عبور دادن آن از روی کویلها، هوای مطبوع را به فضا پرتاب می‌کنند. فن‌ها معمولاً دارای چند سرعت مختلف برای تنظیم میزان هوادهی هستند.
- الکتروموتور فن: نیروی لازم برای چرخش فن را تامین می‌کند.
- فیلتر هوا (Air Filter): برای جذب ذرات گرد و غبار و آلاینده‌های موجود در هوا و جلوگیری از ورود آن‌ها به داخل دستگاه و فضای تهویه شده استفاده می‌شود. فیلترها به حفظ کیفیت هوا و افزایش طول عمر دستگاه کمک می‌کنند.
- بدنه (Casing): پوشش فلزی یا پلاستیکی که اجزای داخلی فن کویل را محافظت می‌کند و ظاهر زیبایی به آن می‌بخشد.
- سینی تقطیر (Drain Pan): برای جمع‌آوری قطرات آب ناشی از تقطیر رطوبت هوا در حالت سرمایش و هدایت آن به سیستم تخلیه.
- شیر فلکه و اتصالات (Valves and Fittings): برای کنترل جریان آب ورودی و خروجی به کویلها.
- ترموستات (Thermostat): برای تنظیم دمای مطلوب و کنترل عملکرد فن و شیرهای آب. ترموستات می‌تواند به صورت دستی یا دیجیتال باشد.
نحوه عملکرد دستگاه فن کویل:
عملکرد فن کویل بر اساس گردش آب سرد یا گرم در کویلها و عبور اجباری هوا از روی آن‌ها استوار است:
- حالت سرمایش: آب سرد تولید شده توسط چیلر مرکزی وارد کویل‌های فن کویل می‌شود. فن دستگاه، هوای گرم محیط را از طریق فیلتر به داخل کشیده و از روی کویل‌های سرد عبور می‌دهد. در نتیجه، هوا خنک شده و به داخل فضا پرتاب می‌شود. رطوبت موجود در هوا نیز بر روی سطح سرد کویلها تقطیر شده و از طریق سینی تقطیر تخلیه می‌گردد.
- حالت گرمایش: آب گرم تولید شده توسط بویلر مرکزی وارد کویل‌های فن کویل می‌شود. فن دستگاه، هوای سرد محیط را به داخل کشیده و از روی کویل‌های گرم عبور می‌دهد. در نتیجه، هوا گرم شده و به داخل فضا منتقل می‌شود.
انواع دستگاه فن کویل:
فن کویلها بر اساس نوع نصب و طراحی به انواع مختلفی تقسیم می‌شوند:
- فن کویل سقفی (Cassette Fan Coil): برای نصب در سقف کاذب مناسب هستند و معمولاً دارای یک یا چند جهت پرتاب هوا می‌باشند. فن کویل‌های سقفی تهویه آذرباد با طراحی زیبا و عملکرد کم صدا، انتخابی ایده‌آل برای فضاهای اداری و تجاری مدرن هستند.
- فن کویل دیواری (Wall-Mounted Fan Coil): بر روی دیوار نصب می‌شوند و برای فضاهای کوچک و متوسط مناسب هستند. نصب آسان و ظاهر جمع و جور از ویژگی‌های آن‌هاست.
- فن کویل زمینی (Floor-Standing Fan Coil): بر روی زمین قرار می‌گیرند و معمولاً دارای ظرفیت هوادهی بالاتری نسبت به سایر مدل‌ها هستند. برای فضاهای بزرگتر و مکان‌هایی که امکان نصب سقفی یا دیواری وجود ندارد، مناسب‌اند.
- فن کویل کانالی (Ducted Fan Coil): در سقف کاذب نصب شده و از طریق کانال‌های هوا، هوای مطبوع را به چندین فضا توزیع می‌کنند. این نوع فن کویل برای ایجاد یکپارچگی در طراحی داخلی بسیار مناسب است.
- فن کویل کاستی یک طرفه، دو طرفه و چهار طرفه: این دسته‌بندی بر اساس جهت پرتاب هوا از فن کویل‌های سقفی صورت می‌گیرد و امکان توزیع یکنواخت هوا در فضا را فراهم می‌سازد.
مزایای استفاده از دستگاه فن کویل:
استفاده از فن کویلها در سیستم‌های تهویه مطبوع مزایای متعددی دارد که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:
- کنترل دمای مستقل: هر فن کویل می‌تواند به طور جداگانه کنترل شود و امکان تنظیم دمای هر فضا بر اساس نیاز کاربران را فراهم می‌کند.
- نصب و نگهداری نسبتاً آسان: در مقایسه با برخی دیگر از سیستم‌های تهویه مطبوع، نصب و نگهداری فن کویلها معمولاً ساده‌تر و کم‌هزینه‌تر است.
- انعطاف‌پذیری در طراحی: تنوع مدل‌های فن کویل امکان استفاده از آن‌ها در انواع مختلف فضاها و با طراحی‌های داخلی گوناگون را فراهم می‌سازد.
- هزینه اولیه مناسب: در بسیاری از موارد، هزینه اولیه خرید و نصب فن کویل نسبت به سایر سیستم‌های تهویه مطبوع مرکزی کمتر است.
- عملکرد کم صدا: فن کویل‌های مدرن تهویه آذرباد با طراحی بهینه فن و عایق‌بندی مناسب، عملکردی کم صدا دارند و آسایش کاربران را تضمین می‌کنند.
- قابلیت استفاده در سیستم‌های دو فصلی: فن کویلها می‌توانند هم برای سرمایش در تابستان و هم برای گرمایش در زمستان مورد استفاده قرار گیرند.
کاربردهای گسترده دستگاه فن کویل:
فن کویلها به دلیل مزایای ذکر شده، در طیف وسیعی از ساختمان‌ها و فضاها کاربرد دارند، از جمله:
- ساختمان‌های مسکونی (آپارتمان‌ها، ویلاها)
- ساختمان‌های اداری و تجاری
- هتل‌ها و بیمارستان‌ها
- مدارس و دانشگاه‌ها
- مراکز خرید و فروشگاه‌ها
- رستوران‌ها و کافه‌ها
چرا فن کویل‌های تهویه آذرباد؟
شرکت تهویه آذرباد با تکیه بر دانش فنی متخصصان و استفاده از مواد اولیه با کیفیت، فن کویل‌هایی با راندمان بالا، طول عمر طولانی و طراحی زیبا تولید می‌کند. فن کویل‌های تهویه آذرباد در انواع مختلف سقفی، دیواری و زمینی و با ظرفیت‌های متنوع عرضه می‌شوند تا پاسخگوی نیازهای گوناگون پروژههای تهویه مطبوع باشند. علاوه بر کیفیت بالا، خدمات پس از فروش گسترده تهویه آذرباد نیز تضمین کننده رضایت مشتریان گرامی است.
❇️ نتیجه گیری :
دستگاه فن کویل به عنوان یک واحد ترمینال کارآمد و انعطاف‌پذیر در سیستم‌های تهویه مطبوع آبی، نقش مهمی در ایجاد آسایش و تنظیم دمای فضاهای مختلف ایفا می‌کند. شناخت انواع، عملکرد و مزایای فن کویل به شما در انتخاب بهترین گزینه برای پروژه خود کمک خواهد کرد. شرکت تهویه آذرباد با ارائه فن کویل‌های با کیفیت و متنوع، آماده همکاری با شما در پروژههای تهویه مطبوع است. برای کسب اطلاعات بیشتر و دریافت مشاوره رایگان، با کارشناسان ما تماس بگیرید.
